自准直仪测量平面度
发布时间：2021-05-07 17:52:29 | 【
打印】
平面度测试中，采取以线构面的原则。分别测出被测平板上各条取样线的直线度，然后再按照划线原则，及相应的数学处理方法，用取样线条的直线度曲线，拟合构造整个被测平板的平面度。

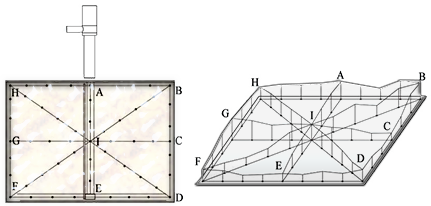

如上图所示，对被测平板沿边线，对角线，中心线取样，并分表按照a~h编号。分别测试每条直线相对于起测点的直线度，然后再以各条的交点（A~I）为约束，对各条直线进行归一，进而拟合出整个平板的直线度。在进行约束归一时，交点处经过直线最多的点作为第一约束点。在取样划线中，可按照实际需要进行取样，但是务必要保证所取直线有交汇点，为了尽可能精确的反应平板的平面度，划线时应具有对称性，对于特征点特殊取样。
