自准直仪测量转台回转精度

发布时间:2021-05-07 17:53:04  | 【打印
自准直仪测量转台回转精度(图1)

   在精密转台制造中,转台的回转精度是表征转台轴偏和径偏制造性能的重要技术量化指标。通过数字光电自准直仪可以快速,精确地测得转台的回转精度。

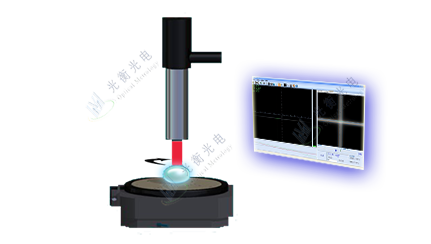

   如上图所示,当转台存在轴向和径向的偏差时,转台的中心轴(图中虚线所示)绕着转台的中心旋转,与理论中心轴(图中实线所示)成一定的夹角。在已知转台直径(D)和该角度(α)的情形下,就可以计算出,当前转台的轴向和径向偏差。
 将自准直仪对准转台的中心,在转台中心处放置一面形较好的平面反射镜或者标准球,然后转动转台,这时通过AutoCollimator软件就可以看到,自准直光学像的运动轨迹为圆形,调节转台,直至该圆的半径到最小,此时自准直仪所测得的角度量的最大值就是能够表征转台精度的角度量。
          转台的轴向偏差
γ=αx*(D/2)
          径向偏差
β=αy*(D/2)
          D为转台直径
          αx为自准直X分量最大值
          αy为自准直y分量最大值
